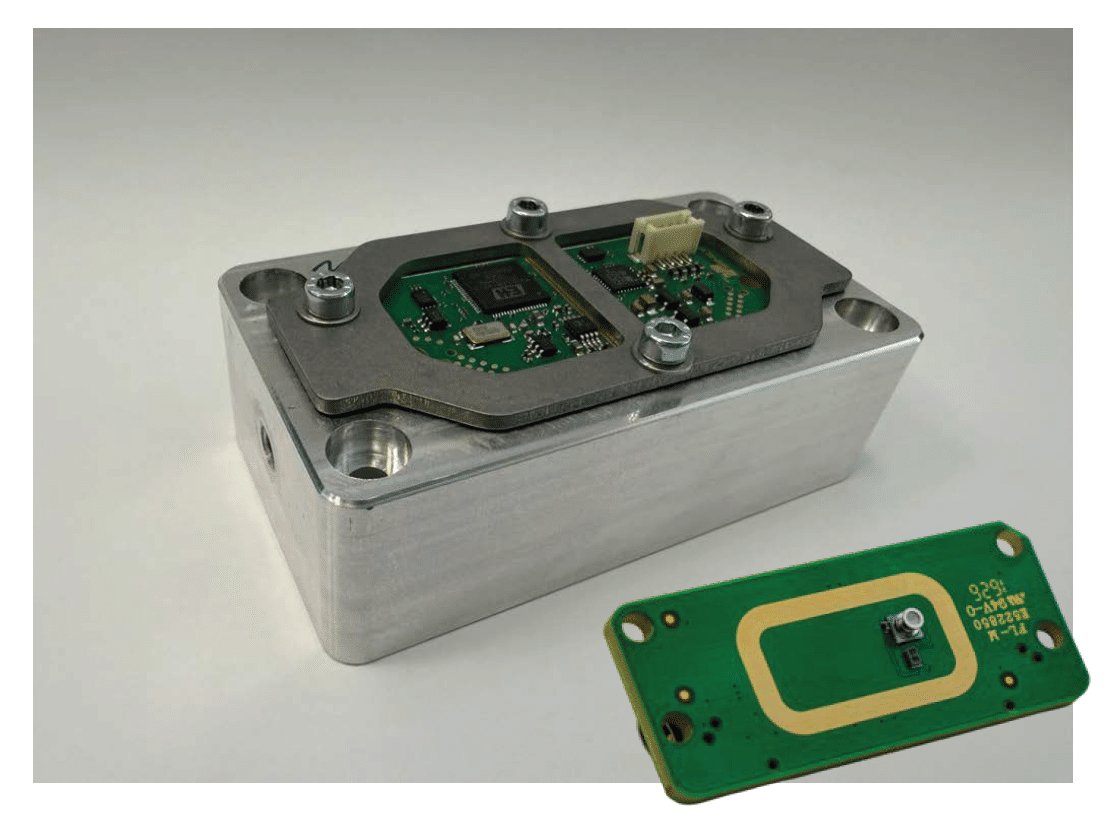

Der weltweit erste Inline Multiparameter-Qualitäts-Sensor für Flüssigkeiten und Gase mit Laborgenauigkeit! Die in einem fluidischen Grundkörper eingebauten Sensoren zur Qualitätsüberprüfung basierend auf MEMS Technologie, lassen sich einfach in Leitungssysteme integrieren und mit Durchflusssensoren ergänzen. Der Gang ins Labor für zuverlässige Messungen ist dadurch nicht mehr notwendig. Herzstück ist ein Messkanal in Sub-Millimetergrösse, welcher Eigenschaften und Qualitätsmerkmale von Flüssigkeiten oder Gasen schnell erfassen kann.

Anwendungsbeispiele:

• Ergänzung zu herkömmlichen Durchflussregler oder Messer
• Dediziert für den Anlage- und Apparatebau
• Wo immer eine permanente Überwachung von Medien von Wichtigkeit ist

Strömungssensoren, welche auf dem kalorimetrischen Messprinzip basieren, müssen typischerweise auf ein bestimmtes Medium justiert werden. Eine Echtzeit-Dichtemessung zur Korrektur des gemessenen Strömungswertes bei beliebigen Reingasen sowie binären Gasgemischen eröffnet neue Dimensionen im Bereich der thermischen Durchflussmessung.

Das primäre Sensor Element ist dabei ein thermischer Flow Sensor. Das Sekundäre Sensor Element ist ein Quarzoszillator zur Bestimmung der Gasdichte. Anhand dieser Kombination können Kalibrierdaten und Korrekturfaktoren flexibel und im laufenden Prozess zugeordnet werden. Dadurch wird unabhängig vom Reingas bzw. Mischverhältnis jederzeit der korrekte Strömungswert berechnet.

Anwendungsbeispiele:

• Umschalten von Durchflusstabellen unabhängig vom Gas: Jegliche Applikationen bei welchen heute mehrere unterschiedliche MFCs eingesetzt werden müssen.
• Durchflussmessung von variablen binären Gasgemischen: Wasserstoff-Stickstoff Gemische in Brennstoffzellen

Die veränderte Energielage führt dazu, dass der Brennwert von Erdgas stark variieren kann. So werden z.B. Biogase und Wasserstoff (Elektrolyse) in die bestehende Gasversorgung beigemischt. Die Schwankungen im Brennwert dieser Gemische können bei Verbrauchern zu erheblichen Problemen führen.

Heutige Gasanalyse Systeme sind entweder sehr teuer (Gaschromatograph), eingeschränkt in ihrer Prozesstauglichkeit, oder können beigemischten Wasserstoff nicht zufriedenstellend kompensieren. Unser Multiparameter-Chip deckt genau diese Anforderungen ab.

Anwendungsbeispiele:

• Brennwert im Erdgasnetz mit H2 Bestandteilen im Druckbereich 2-10 bar
• Brennwert im Erdgasnetz Endverbraucher mit H2 im Niederdruckbereich < 100 mbar
• Umrechnung Norm-Volumen Durchfluss als Ergänzung zu etablierten Durchflusssensoren (Ultraschall, Coriolis)
• Erweiterte Messaufgaben: Überwachung von Narkosegasen und Überwachung von Schweissgasen
• Steuerung von industriellen Verbrennungsprozessen
